NBL金属软管防水接头

商品编号:1300801500087
NBL:
NBL-03M(M14*1.5,4-8,Φ10) NBL-03M(M16*1.5,4-8,Φ10) NBL-04M(M16*1.5,6-10,Φ13) NBL-04M(M20*1.5,6-12,Φ13) NBL-05M(M20*1.5,8-12,Φ13) NBL-05M(M20*1.5,8-12,Φ16) NBL-05M(M20*1.5,8-12,φ16) NBL-05M(M22*1.5,8-12,Φ16) NBL-06M(M20*1.5,10-14,Φ20)灰爪 NBL-06M(M20*1.5,10-14Φ20) NBL-06M(M25*1.5,11-16,Φ20) NBL-06M(M32*1.5,11-16,Φ20)灰爪 NBL-06M(M32*1.5,11-16,Φ20) NBL-06M(M40*1.5,10-14φ20) NBL-08M(M32*1.5,15-22,Φ20) NBL-08M(M32*1.5,13-18,Φ25) NBL-08M(M32*1.5,15-22,Φ25) NBL-08M(M36*2.0,15-21,Φ25)灰爪 NBL-08M(M36*2.0,15-21,Φ25) NBL-10M(M32*1.5,18-25,Φ32) NBL-10M(M36*2.0,18-25,Φ32) NBL-10M(M40*1.5,18-25,Φ32)灰爪 NBL-10M(M40*1.5,18-25,Φ32) NBL-12M(M40*1.5,22-32,Φ38)灰爪 NBL-12M(M40*1.5,22-32,Φ38) NBL-12M(M50*1.5,26-32,Φ38) NBL-16M(M63*1.5,37-44,Φ51) NBL-20M(M63*1.5,42-52,Φ64) NBL-20M(M72*2,42-52,Φ64) NBL-20M(M76*2.0,42-52,Φ64) NBL-03P(PG9,4-8,Φ10) NBL-04P(PG11,6-10,Φ13) NBL-05P(PG13.5,8-12,Φ16) NBL-05P(PG16,8-12,Φ16) NBL-05P(NPT1/2,8-12,Φ16) NBL-16P(PG48,37-44,Φ51) NBL-04G(G3/8,4-8,φ13) NBL-05G(G1/2,8-12,Φ16) NBL-06G(G3/4,13-18,Φ20) NBL-08G(G1,15-21,Φ25) NBL-10G(G1 1/4,22-28,Φ32) NBL-12G(G1 1/2,26-32,Φ38) NBL-16G(G2,37-44,Φ51) 其它留言或咨询
购买数量:
+
立即购买
加入购物车
  • 商品名称:NBL金属软管防水接头
  • 品牌:上海日成RCCN
  • 商品毛重:
  • 单位:千克
  • 上架时间:2021-03-22 17:32:58
  • 价格说明:价格为每只
  • 包装说明:包装数量见详情规格表

产品描述:

螺牙规格:管螺纹G/PF牙,公制螺纹Metric,德制螺纹PG

产品材质:A.C.F I部位均采用黄铜镀镍制.
B.E.H采用丁腈橡胶(NBR) 制成.G为铁皮制成.
产品认证:欧洲CE,欧洲环保RoHS
颜色种类:金属色(黄)
防护等级:IP67, 如需IP68需配套日成含胶管SCM二次保护接头.
工作温度:-40°C至100°C,瞬间可耐热达120°C.
产品特性: 1.外型美观,结构紧密,强度更高.
2.软管护套设计与软管相扣接紧之设计,配合迫紧头
装配省时便利,抗拉力特强,
3.可防水、防尘、抗盐、耐酸碱、酒精、油、脂及
一般溶剂.
4.除以下标准规格外,可另按需求任意变动大小及螺
纹标准.
备  注:成品均配带螺母A及防水垫片B,可定制特殊规格不同
的螺纹和配套和管.

产品规格

型号Item No. 螺牙标准
Thread
G/M/PG


适用电缆


配套日成金属软管MCR
Suitable RCCN metal flexible conduit MCR
螺纹外径
Thread
O.D.
D1

螺纹长度
Thread
Length
L1

对应型号
Corresponding
item no
公制
Metric ø
英制
British
公制螺牙/Metric thread NBL-M
NBL-03M M16*1.5 6-10 MCR-03 10 1/4 M16*1.5 8
NBL-04M M16*1.5 6-10 MCR-04 13 3/8" M16*1.5 11
NBL-05M M20*1.5 8-12 MCR-05 16 1/2" M20*1.5 11
NBL-06M M25*1.5 10-14 MCR-06 20 3/4" M25*1.5 14
NBL-08M M32*1.5 15-22 MCR-08 25 1" M32*1.5 15
NBL-10M M40*1.5 18-25 MCR-10 32 11/4" M40*1.5 15
NBL-12M M50*1.5 26-32 MCR-12 38 1 1/2 M50*1.5 16
NBL-16M M63*1.5 37-44 MCR-16 51 2" M63*1.5 18
NBL-20M M76*2 42-52 MCR-20 64 2 1/2" M76*2 22
NBL-24M M88*2 55-62 MCR-24 80 3" M88*2 22
NBL-32M M114*2 78-84 MCR-32 100 4" M114*2 24
德制螺纹/Metric thread NBL-P
NBL-03P PG9 4-8 MCR-03 10 1/4" 15.2 8
NBL-04P PG11 6-10 MCR-04 13 3/8" 18.6 9
NBL-05P PG13.5 8-12 MCR-05 16 1/2" 20.4 11
NBL-06P PG21 13-18 MCR-06 20 3/4" 28.3 14
NBL-08P PG29 18-25 MCR-08 25 1" 37.0 15
NBL-10P PG29 18-25 MCR-10 32 1 1/4" 37.0 15
NBL-12P PG36 26-32 MCR-12 38 11/2" 47.0 16
NBL-16P PG48 37-44 MCR-16 51 2" 59.3 18
管螺纹/Tube thread NBL-G
NBL-03G G3/8" 4-8 MCR-03 10 1/4" 16.5 8
NBL-04G G3/8" 6-10 MCR-04 13 3/8" 16.5 8
NBL-05G G1/2" 8-12 MCR-05 16 1/2" 21.3 11
NBL-06G G3/4" 13-18 MCR-06 20 3/4" 26.6 14
NBL-08G G1" 15-22 MCR-08 25 1" 33.4 15
NBL-10G G1 1/4" 22-28 MCR-10 32 11/4" 42.1 15
NBL-12G G1 1/2" 26-32 MCR-12 38 11/2" 47.8 16
NBL-16G G2" 37-44 MCR-16 51 2 59.6 18

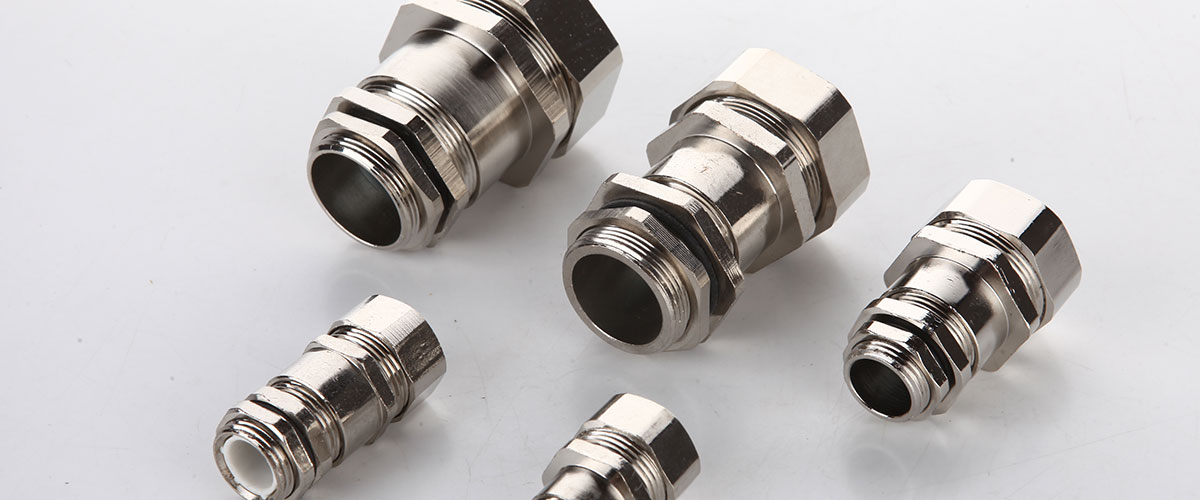

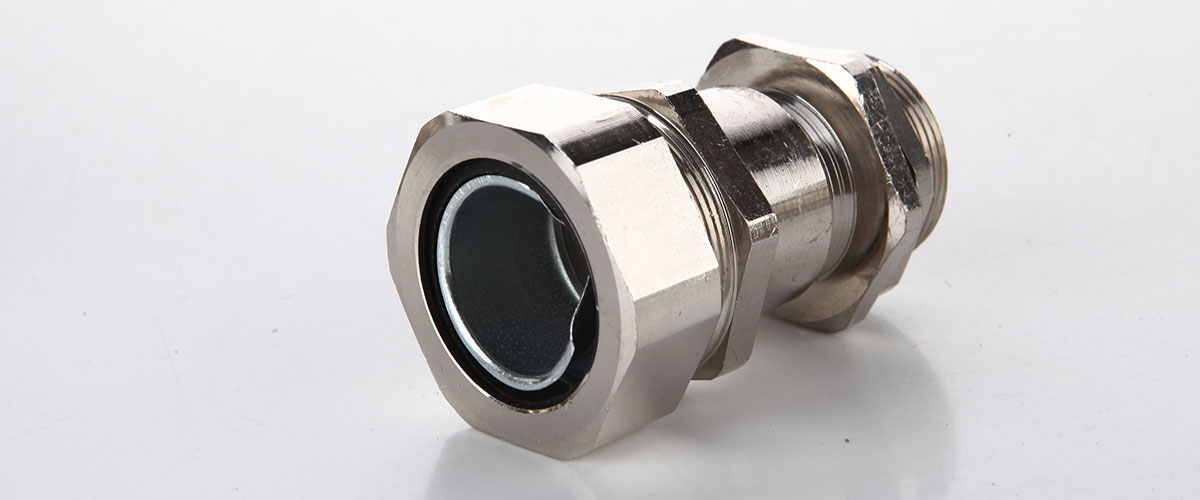

图片介绍
