TNBG铜制软管接头

商品编号:112
TNBG:
TNBG-03G TNBG--04G TNBG--05G TNBG--08G TNBG-10G TNBG-12G TNBG-16G TNBG-03M TNBG-04M TNBG-05M TNBG-06M TNBG-08M TNBG-10M TNBG-12M TNBG-16M TNBG-03P TNBG-04P TNBG-05P TNBG-06P TNBG-08P TNBG-10P TNBG--12P TNBG-16P
购买数量:
+
立即购买
加入购物车
  • 商品名称:TNBG铜制软管接头
  • 品牌:上海日成RCCN
  • 商品毛重:
  • 单位:千克
  • 上架时间:2021-03-24 13:53:13
  • 价格说明:价格为每只
  • 包装说明:包装数量见详情规格表

产品描述:

螺牙规格:管螺纹G/PF牙,公制螺纹Metric,德制螺纹 PG

产品材质:A.C.F部位优质加厚型黄铜(镀镍)制成.B.E丁腈橡胶(NBR)制成.D铁皮制成.
产品认证:欧洲CE,欧洲环保RoHS  /  颜色:黄色   /   防护等级:IP54
工作温度:-40°C至100°C,瞬间可耐热达120°C.
产品特性: 1.加厚型黄铜(镀镍)制成,外型美观,结构紧密,强度高.
                2.软管护套设计与软管相扣接紧之设计,配合迫紧头装配省时便利,抗拉力特强,
                3.可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂.
                4.除以下标准规格外,可另按需求任意变动大小及螺纹标准.
备       注:成品均配带螺母A及防水垫片B可定制特殊规格不同的螺纹和配套和管
可定制任意长度或其它不同管配不同的螺纹,例:NBG1-05M(L=15MM),NBG1-05M(M25*1.5)/指M25配16管

型号
Item No.
螺牙标准
Thread
G/M/PG
配套日成金属软管MCR 螺纹外径
Thread
O.D.
D1
螺纹长度
Thread
Length
L1
对应型号 公制 英制
公制螺纹 TNBG-M
TNBG-01M M14*1.5 MCR-01 6 3/16" M14*1.5 8
TNBG-02M M14*1.5 MCR-02 8 5/16" M14*1.5 8
TNBG-03M M16*1.5 MCR-03 10 1/4 M16*1.5 8
TNBG-04M M16*1.5 MCR-04 13 3/8" M16*1.5 8
TNBG-05M M20*1.5 MCR-05 16 1/2" M20*1.5 11
TNBG-06M M25*1.5 MCR-06 20 3/4" M25*1.5 14
TNBG-08M M32*1.5 MCR-08 25 1" M32*1.5 15
TNBG-10M M40*1.5 MCR-10 32 11/4" M40*1.5 15
TNBG-12M M50*1.5 MCR-12 38 1 1/2 M50*1.5 16
TNBG-16M M63*1.5 MCR-16 51 2" M63*1.5 18
管螺纹 TNBG-G
TNBG-01G G1/4" MCR-01 6 3/16" 13.2 8
TNBG-02G G1/4" MCR-02 8 5/16" 13.2 8
TNBG-03G G3/8" MCR-03 10 1/4" 16.5 8
TNBG-04G G3/8" MCR-04 13 3/8" 16.5 8
TNBG-05G G1/2" MCR-05 16 1/2" 21.3 11
TNBG-06G G3/4" MCR-06 20 3/4" 26.6 14
TNBG-08G G1" MCR-08 25 1" 33.4 15
TNBG-10G G1 1/4" MCR-10 32 11/4" 42.1 15
TNBG-12G G1 1/2" MCR-12 38 11/2" 47.8 16
TNBG-16G G2" MCR-16 51 2 59.6 18
德制螺纹 TNBG-PG
TNBG-03P PG9 MCR-03 10 1/4" 15.2 8
TNBG-04P PG11 MCR-04 13 3/8" 18.6 9
TNBG-05P PG13.5 MCR-05 16 1/2" 20.4 11
TNBG-06P PG21 MCR-06 20 3/4" 28.3 14
TNBG-08P PG29 MCR-08 25 1" 37.0 15
TNBG-10P PG29 MCR-10 32 1 1/4" 37.0 15
TNBG-12P PG36 MCR-12 38 11/2" 47.0 16
TNBG-16P PG48 MCR-16 51 2" 59.3 18
管螺纹 TNBG-NPT
TNBG-01N NPT1/4" MCR-01 6 3/16" 13.2 8
TNBG-02N NPT1/4" MCR-02 8 5/16" 13.2 8
TNBG-03N NPT3/8" MCR-03 10 1/4" 16.5 8
TNBG-04N NPT3/8" MCR-04 13 3/8" 16.5 8
TNBG-05N NPT1/2" MCR-05 16 1/2" 21.3 11
TNBG-06N NPT3/4" MCR-06 20 3/4" 26.6 14
TNBG-08N NPT1" MCR-08 25 1" 33.4 15
TNBG-10N NPT1 1/4" MCR-10 32 11/4" 42.1 15
TNBG-12N NPT1 1/2" MCR-12 38 11/2" 47.8 16
TNBG-16N NPT2" MCR-16 51 2 59.6 18

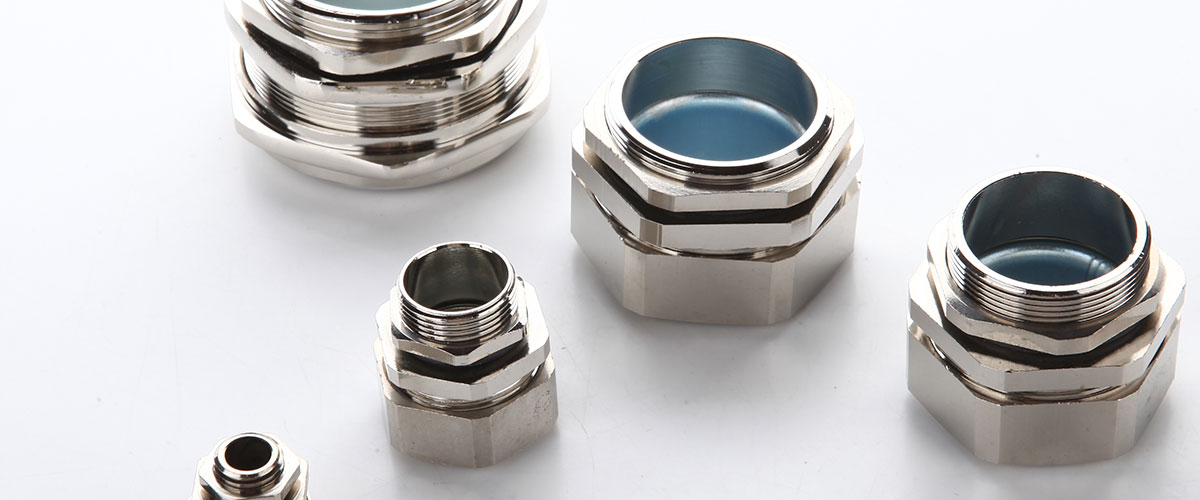

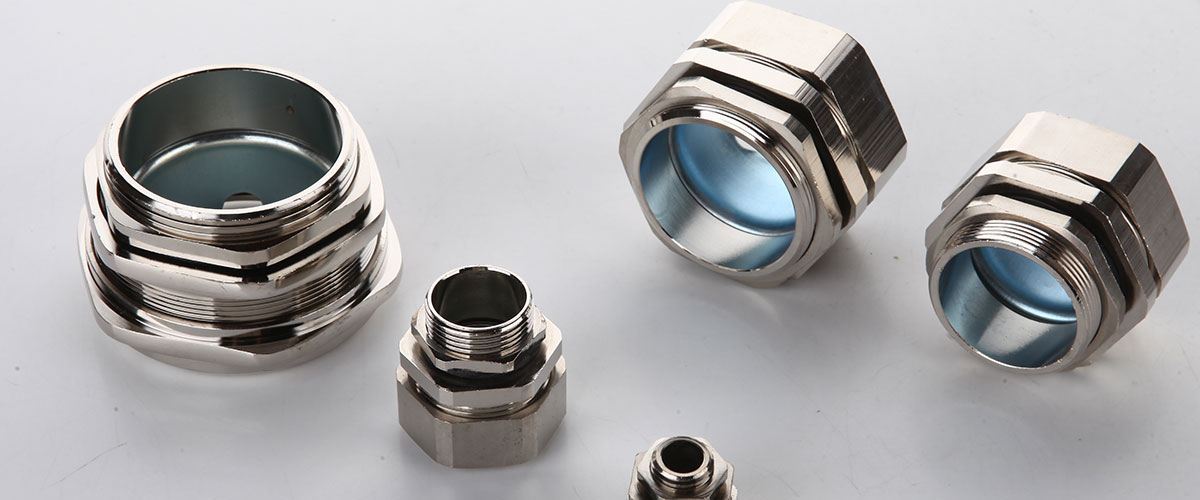

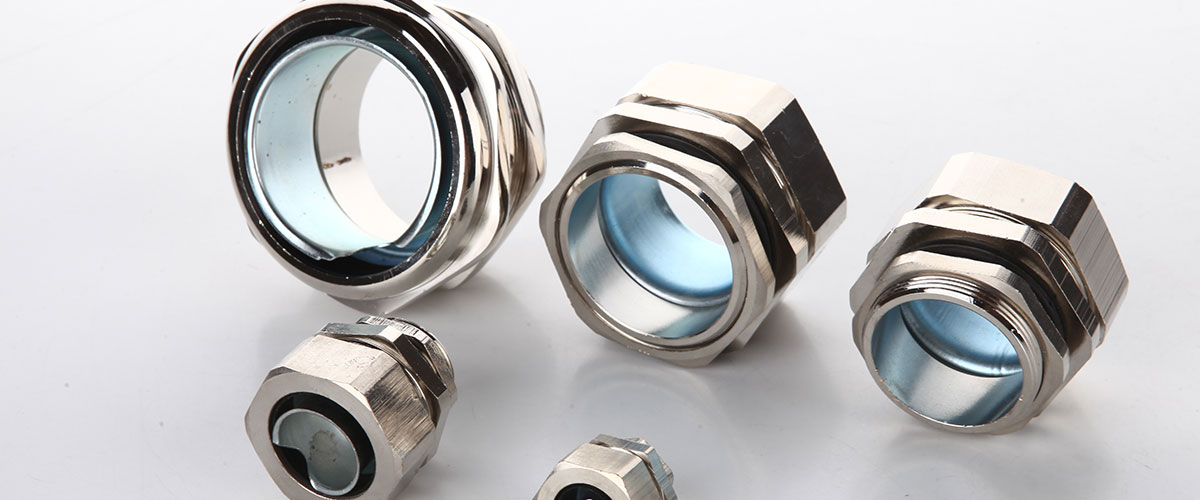

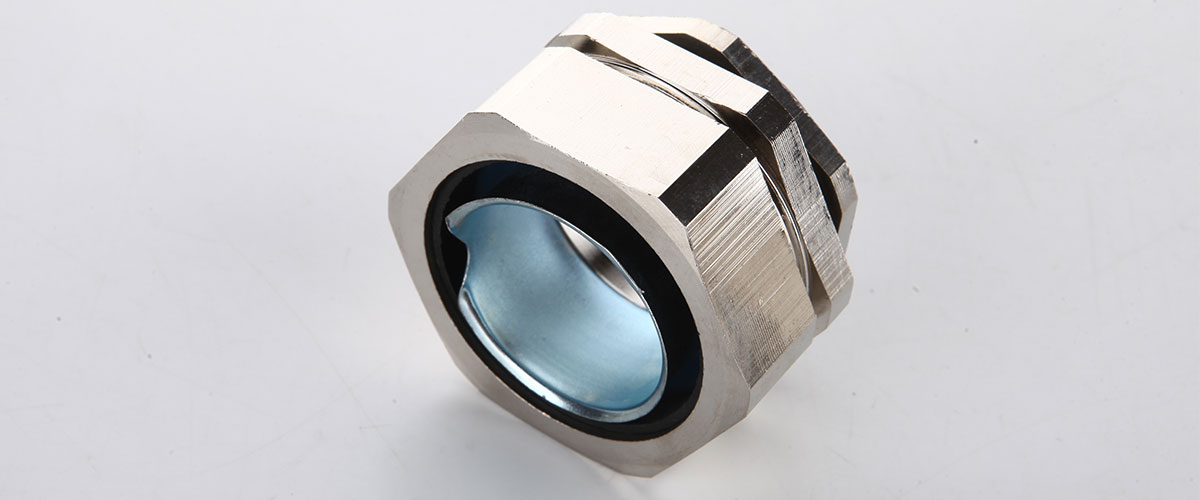

图片介绍
